El diagrama de Nichols es usado en procesamiento de señales y diseño de control, llamado así en honor al ingeniero Nathaniel B. Nichols.[1][2][3]

Uso en diseño de control

Dada una función de transferencia,

G ( s ) = Y ( s ) X ( s ) {\displaystyle G(s)={\frac {Y(s)}{X(s)}}}

con la función de transferencia de lazo cerrado definida como

M ( s ) = G ( s ) ( 1 G ( s ) ) {\displaystyle M(s)={\frac {G(s)}{(1 G(s))}}}

El diagrama de Nichols muestra 20 log 10 ( | G ( s ) | ) {\displaystyle 20\log _{10}(|G(s)|)} versus arg ( G ( s ) ) {\displaystyle \arg(G(s))} . Lugares geométricos de constante 20 log 10 ( | M ( s ) | ) {\displaystyle 20\log _{10}(|M(s)|)} y arg ( M ( s ) ) {\displaystyle \arg(M(s))} son superpuestos para permitir al diseñador obtener la función de transferencia de lazo cerrado directamente de la función de transferencia de lazo abierto. Así, la frecuencia ω {\displaystyle \omega } es el parámetro a lo largo de la curva. Este diagrama puede ser comparado al Diagrama de Bode donde las dos gráficas relacionadas - 20 log 10 ( | G ( s ) | ) {\displaystyle 20\log _{10}(|G(s)|)} versus log 10 ( ω ) {\displaystyle \log _{10}(\omega )} y arg ( G ( s ) ) {\displaystyle \arg(G(s))} versus log 10 ( ω ) {\displaystyle \log _{10}(\omega )} - son mostradas. Tenga en cuenta que la convención de decibelios mostrada arriba, 20 log 10 {\displaystyle 20\log _{10}} no es única; otra convención usada en ocasiones es 10 log 10 {\displaystyle 10\log _{10}} .

En diseño de control retroalimentado, el diagrama es útil para evaluar la estabilidad y robustez de un sistema lineal. Esta aplicación del diagrama de Nichols es central para la teoría de la retroalimentación cuantitativa (QFT) de Horowitz y Sidi, donde es un método usado para el diseño de sistemas de control robusto. Este diagrama permite ajustar tanto el margen de fase como el margen de ganancia para una ω {\displaystyle \omega } dada.

En la mayoría de los casos, arg ( G ( s ) ) {\displaystyle \arg(G(s))} se refiere a la fase de la respuesta del sistema. Aunque similar a un diagrama de Nyquist, un diagrama de Nichols es graficado en un sistema de coordenadas cartesianas mientras un diagrama de Nyquist es graficado en un sistema de coordenadas polares.

Véase también

  • Diagrama de Bode
  • Diagrama de Nyquist
  • Función de transferencia

Referencias


Métodos de Nichols Bode

Métodos de Nichols Bode

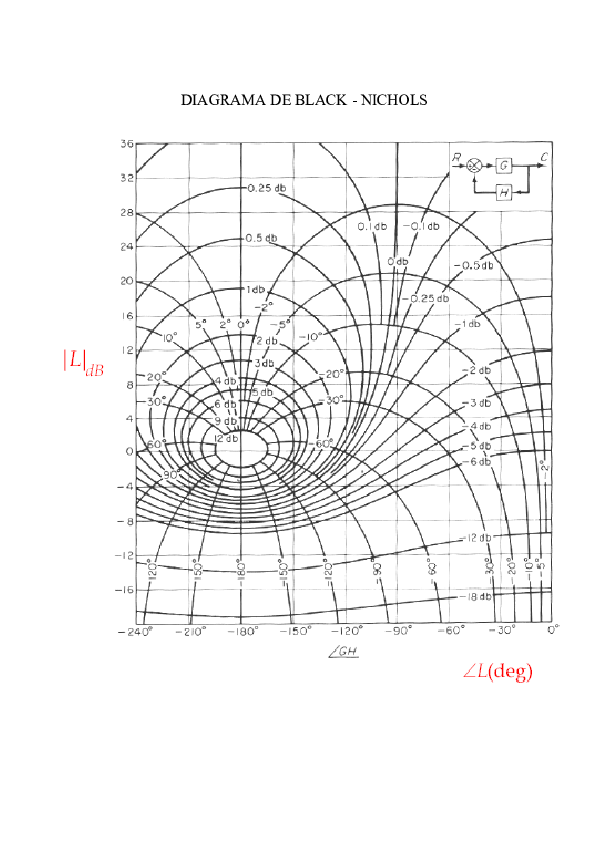

(PDF) DIAGRAMA DE BLACK NICHOLS
